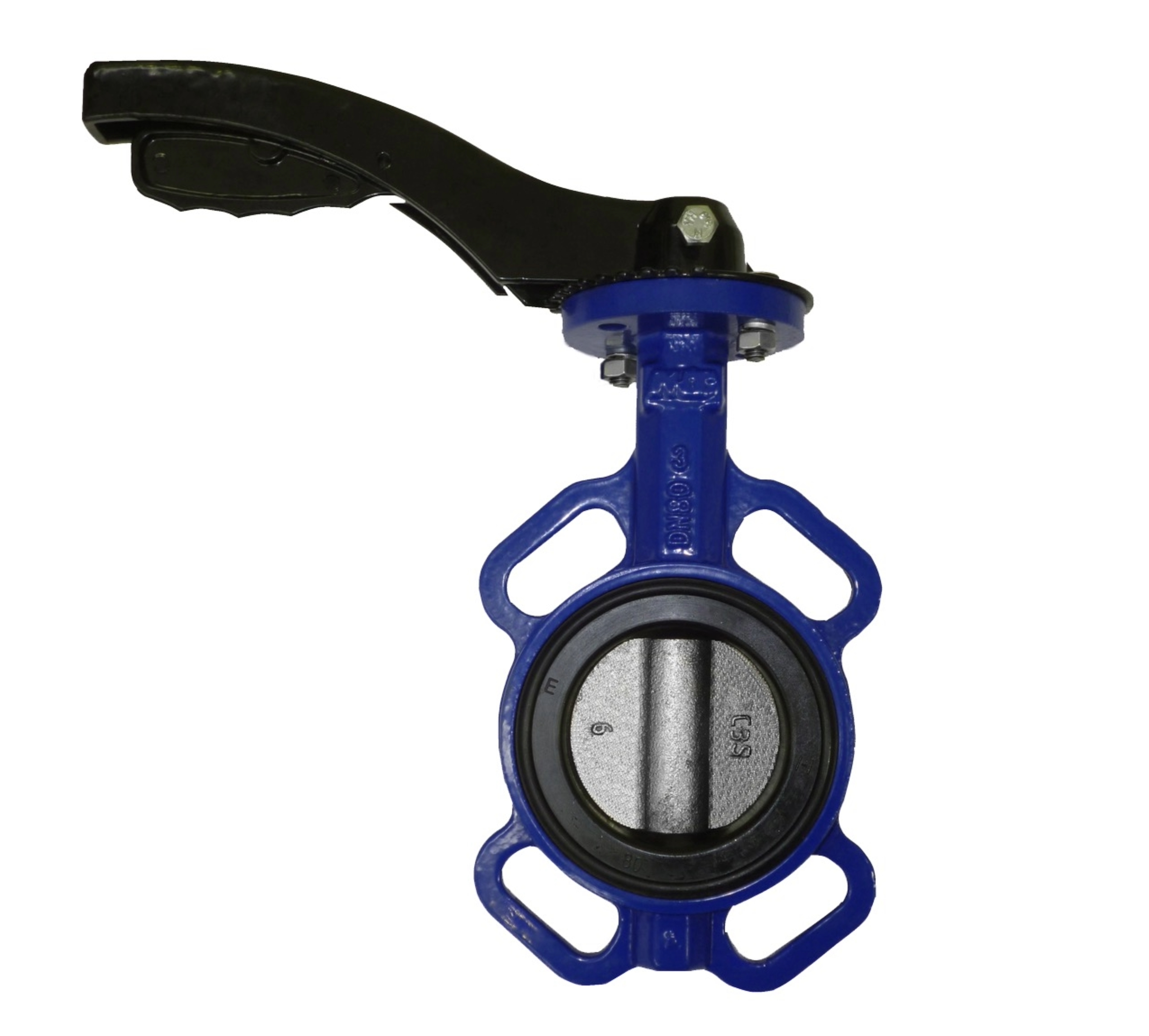

Válvula Tipo wafer Mariposa cuerpo de fundición disco de acero Inoxidable

DESCRIPCIÓN:

Las válvulas de mariposa son dispositivos de control de flujo que emplean un disco giratorio para regular el paso de fluidos. Su diseño permite una apertura y cierre rápido mediante un giro de 90°, brindando eficiencia y facilidad de uso. Estas válvulas pueden instalarse tanto en posición vertical como horizontal, asegurando versatilidad en su montaje. Se recomienda verificar la estanqueidad de las uniones antes de poner en servicio la instalación y seguir las normas locales vigentes para garantizar un funcionamiento seguro y eficiente.

Temperatura de trabajo modelo 5114: de -20°C a 120°C.
Temperatura de trabajo modelo 51142: de -20°C a 80°C.
Presión máxima de trabajo: Diámetros de 1 ½" a 6": 300 PSI / 20 bar.
Diámetros de 8" a 12": 250 PSI / 16 bar.
Diámetros de 14" a 24": 150 PSI / 10 bar.

CARACTERÍSTICAS:

Cuerpo en fundición nodular GGG 40 con recubrimiento de pintura epoxi RAL5013, para mayor resistencia a la corrosión.
Disco de cierre en acero inoxidable 316 (AISI 316 ASTM A276), que garantiza alta durabilidad y resistencia.
Preparadas para bridas según Normas ANSI 150, DIN 2576/2502 y EN 1092 (PN6, PN10, PN16).
Distancia entre caras conforme a la Norma EN 558-1, serie 20.
Plataforma de montaje directo ISO 5211 para una fácil automatización.
Eje y disco concéntricos para un mejor control del flujo.
Cumplen con la normativa UNE EN 1074 para el suministro de agua.
Diseño acorde a los requisitos de la Norma AWWA C 504.
Asiento del disco en EPDM Shore 70 según EN 681.

APLICACIONES:

Las válvulas de mariposa son ideales para:

Sistemas de climatización, ventilación y calefacción
Tratamientos y distribución de agua
Industria minera
Sistemas contraincendios
Sistemas de riego
Industria química y farmacéutica

Código	Medida	Conexión	Asiento	Accionamiento	Automatizable
5114040	1 1/2"	Wafer	EPDM	Palanca	Si
5114050	2"	Wafer	EPDM	Palanca	Si
5114065	2 1/2"	Wafer	EPDM	Palanca	Si
5114080	3"	Wafer	EPDM	Palanca	Si
5114100	4"	Wafer	EPDM	Palanca	Si
5114125	5"	Wafer	EPDM	Palanca	Si
5114150	6"	Wafer	EPDM	Palanca	Si
5114200	8"	Wafer	EPDM	Palanca	Si
5114250	10"	Wafer	EPDM	Palanca	Si
5114300	12"	Wafer	EPDM	Palanca	Si
5114040MR	1 1/2"	Wafer	EPDM	Operador de engranes	Si
5114050MR	2"	Wafer	EPDM	Operador de engranes	Si
5114065MR	2 1/2"	Wafer	EPDM	Operador de engranes	Si
5114080MR	3"	Wafer	EPDM	Operador de engranes	Si
5114100MR	4"	Wafer	EPDM	Operador de engranes	Si
5114125MR	5"	Wafer	EPDM	Operador de engranes	Si
5114150MR	6"	Wafer	EPDM	Operador de engranes	Si
5114200MR	8"	Wafer	EPDM	Operador de engranes	Si
5114250MR	10"	Wafer	EPDM	Operador de engranes	Si
5114300MR	12"	Wafer	EPDM	Operador de engranes	Si
5114350MR	14"	Wafer	EPDM	Operador de engranes	Si
5114400MR	16"	Wafer	EPDM	Operador de engranes	Si
5114450MR	18"	Wafer	EPDM	Operador de engranes	Si
5114500MR	20"	Wafer	EPDM	Operador de engranes	Si
5114600MR	24"	Wafer	EPDM	Operador de engranes	Si
