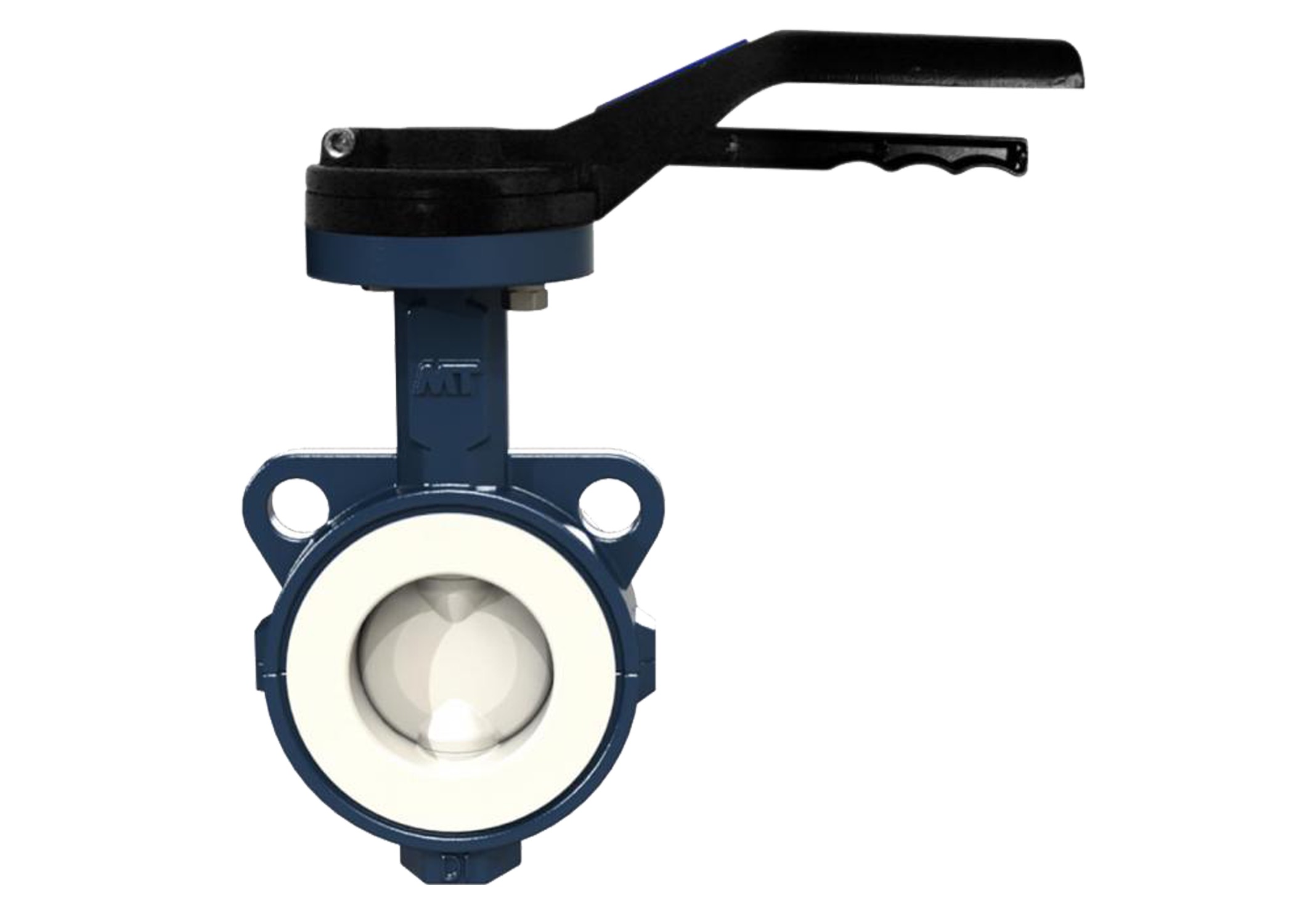

Válvula Tipo wafer Mariposa cuerpo de fundición disco de fundición cromado

DESCRIPCIÓN

Las válvulas de mariposa son dispositivos de control de flujo que emplean un disco giratorio para regular el paso de fluidos. Su diseño permite una apertura y cierre rápido mediante un giro de 90°, brindando eficiencia y facilidad de uso. Estas válvulas pueden instalarse tanto en posición vertical como horizontal, asegurando versatilidad en su montaje. Se recomienda verificar la estanqueidad de las uniones antes de poner en servicio la instalación y seguir las normas locales vigentes para garantizar un funcionamiento seguro y eficiente.

Temperatura de trabajo: 20º a 120ºC
Presión máxima de trabajo: 1 ½" 12": 250 PSI 16bar
14" 24": 150 PSI 10bar

CARACTERÍSTICAS

Cuerpo pintado con recubrimiento epoxi RAL5013 para mayor resistencia a la corrosión.
Preparadas para bridas según Normas ANSI B16.5 Clase 125/150 y UNE EN 1092 (PN10/16) (DIN 2576/2502).
Distancia entre caras conforme a la Norma EN 558, serie 20.
Plataforma de montaje directo ISO 5211 para una fácil automatización.
Asiento del disco en EPDM Shore 70 según EN 681.
Eje y disco concéntricos para un control de flujo eficiente.

APLICACIONES

Las válvulas de mariposa son ideales para:

Tratamientos y distribución de agua.
Sistemas de riego agrícola.
Sistemas de agua de enfriamiento.
HVAC (calefacción, ventilación y aire acondicionado).
Sistemas contraincendios.
Sistemas de fontanería en edificios comerciales e industriales.

Código	Medida	Conexión	Asiento	Accionamiento	Automatizable
5115050	2"	Wafer	EPDM	Palanca	Si
5115065	2 1/2"	Wafer	EPDM	Palanca	Si
5115080	3"	Wafer	EPDM	Palanca	Si
5115100	4"	Wafer	EPDM	Palanca	Si
5115125	5"	Wafer	EPDM	Palanca	Si
5115150	6"	Wafer	EPDM	Palanca	Si
5115200	8"	Wafer	EPDM	Palanca	Si
5115250	10"	Wafer	EPDM	Palanca	Si
5115300	12"	Wafer	EPDM	Palanca	Si
5115050MR	2"	Wafer	EPDM	Operador de engranes	Si
5115065MR	2 1/2"	Wafer	EPDM	Operador de engranes	Si
5115080MR	3"	Wafer	EPDM	Operador de engranes	Si
5115100MR	4"	Wafer	EPDM	Operador de engranes	Si
5115125MR	5"	Wafer	EPDM	Operador de engranes	Si
5115150MR	6"	Wafer	EPDM	Operador de engranes	Si
5115200MR	8"	Wafer	EPDM	Operador de engranes	Si
5115250MR	10"	Wafer	EPDM	Operador de engranes	Si
5115300MR	12"	Wafer	EPDM	Operador de engranes	Si
5115350MR	14"	Wafer	EPDM	Operador de engranes	Si
5115400MR	16"	Wafer	EPDM	Operador de engranes	Si
5115450MR	18"	Wafer	EPDM	Operador de engranes	Si
5115500MR	20"	Wafer	EPDM	Operador de engranes	Si
5115600MR	24"	Wafer	EPDM	Operador de engranes	Si
